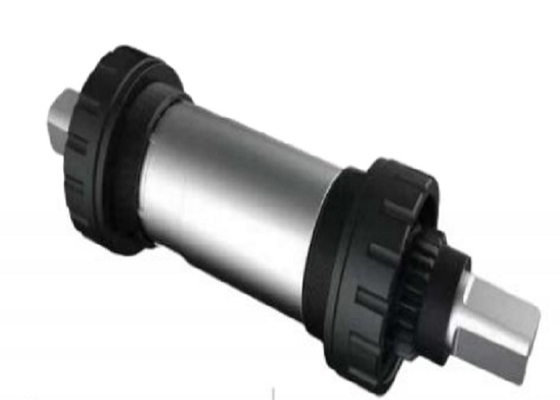

JIS ekseni beş yönlü Elektrikli bisikletler için tork sensörü
Neden biz?
*Manyetik alanı sıfır müdahale
* İyi istikrar ve yüksek doğruluk
* Yanıt hızı
*Tekinsiz, uzun ömürlü
| Parametreler |
İndeks |
| Giriş Volatge |
4.5 ~ 5.5 ((VDC) |
| Girdi gücü |
<0,2W |
| Döner çıkış voltajı |
0.75~3.3 ((V) |
| Döngü sinyali eğimleri |
30mV/N · m (farklı bölgelerde kullanıcıların bisiklet alışkanlıklarına göre ayarlanabilir) |
| Döner ölçüm aralığı |
0.5 ~ 90 ((N·m) |
| Hız sinyali darbelerinin sayısı |
32/Kustomlaştırılabilir |
| Hız sinyali görev döngüsü |
%40~60% |
| Tasarım standardı |
EN15194 |
| IP oranı |
IP66 |
| Çalışan geçici. |
(-20~+60)°C |
| Depolama sıcaklığı. |
(-30 ~ + 80) °C |
| Çanağa ayarlanmış diş ölçer |
BC1.37*24T |
| Fluted disk özellikleri |
1pc/2pc/3pc Flütlü diskler |

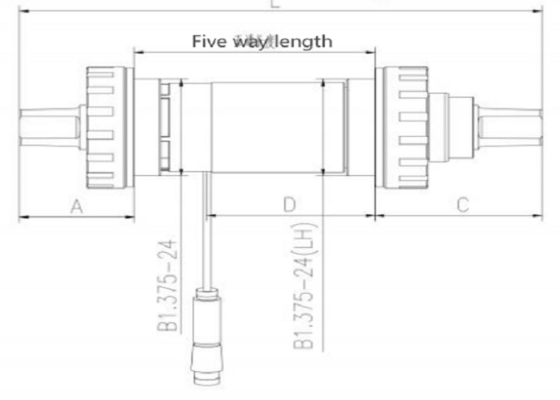

| Beş yönlü genişlik |
68/73/84/100/120 mm |
| Model |
L ((mm) |
A(mm) |
C ((mm) |
D ((mm) |
Beş yönlü genişlik ((mm) özelleştirilebilir |
| HTBBTS-68-JIS |
148 |
32.5 |
47.5 |
47.5 |
68 |
| HTBBTS-73-JIS |
148 |
30
|
44.5 |
50 |
73 |
| HTBBTS-84-JIS |
166 |
30 |
44.5 |
61 |
84 |
| HTBBTS-100-JIS |
177 |
30 |
44.5 |
77 |
100 |
| HTBBTS-120-JIS |
197 |
30 |
44.5 |
97 |
120 |
Ürün hattı dizisi arayüzü ve çıkış özellikleri
Arayüz kullanıcı ihtiyaçlarına göre özelleştirilebilir
| Renk |
Tanımla |
| Mavi |
İşlemsiz (düşük seviye durum) |
| Beyaz |
İşlemsiz (düşük seviye durum) |
| Kırmızı |
+5V |
| Siyah |
Güç kaynağı zemin |
| Sarı |
Döner sinyali |
| Yeşil |
Hız sinyali |
Özellikleri
Güçlü anti manyetik müdahale yeteneği;
Ölçüm doğruluğu ≤ 1%;
Dinamik yanıt süresi ≤ 20 ms;
İş kaybı ≤ 0.2w, bakımsız, iyi değiştirilebilirlik;
Kurulum, benzer güç sensörlerinden daha iyi olan eksenel mesafe için büyük bir tolerans gösterir.
Bükme momentine ve eksenel kuvvete duyarlı olmayan, dış kuvvet müdahalelerine karşı güçlü dirençli;
Dokunmasız ölçüm uzun bir kullanım ömrüne sahiptir.
Yüksek hassasiyet, iyi istikrar ve yüksek tutarlılık;
Montaj boyutu ve giriş/çıkış sinyalleri ayarlanabilir.
Satış sonrası hizmet
24 aya kadar garanti süresi sunar.
Ekipmanın çalışması sırasında insan kaynaklı olmayan arızalar için bakım departmanına garanti verilmelidir.
İnsan dışı faktörlerden kaynaklanan bileşen hasarı için, bakım departmanı
Hasarlı bileşenlerin onarımı veya değiştirilmesinden sorumludur.
Dikkat edin!
Çıkarma işlemi sırasında lütfen sırayla monte ve sökün.
Eğer parçalar düzenli olarak sökülmezse, hasar kendisinden alınır.
Talimatlar
1.Sol uç kapağını diyagramda gösterilen yönde kilitleyin (kilitleme tork 35Nm)
2Döner sensörü beş yönlü bağlantının sağ tarafından yerleştirin.ve çıkış kablosunu beş yönlü bağlantının altındaki delikten geçir (çukurun merkezi beş yönlü bağlantının ortasında yer alır)
3Sağ uç kapağını yerleştirin ve şemada gösterilen yönde kilitleyin (kilitleme tork 35Nm)
4Büyük vites plakasını yerleştirin ve büyük vites plakasındaki splines, tork sensöründeki splines ile eşleşir.
5Diyaframda gösterilen yönde düyü kilitleyin. (Kilitleme tork 35Nm)
6- Çarkı kur ve kuruluşu tamamla.
