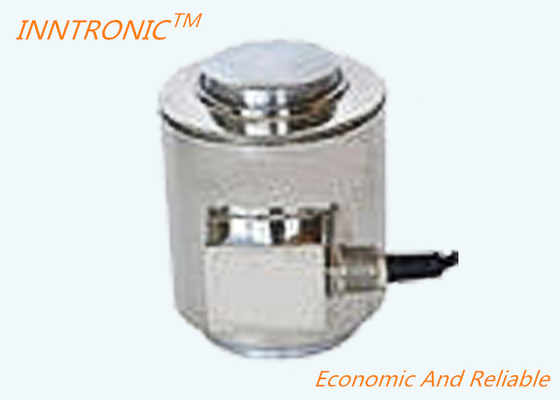

Ürün Tanımı:
Sütun yük hücresi dört telden oluşan bir yük hücresi kablosuna sahiptir. Kırmızı ve yeşil teller sırasıyla uyarı ve sinyal için kullanılır,Siyah ve beyaz kablolar uyarı ve sinyal dönüşü için kullanılır.Yük Hücresi Kablo, sert ortamlara dayanacak şekilde tasarlanmıştır ve -30 ila +70°C arasında bir çalışma sıcaklığı aralığında çalışabilir. Kablonun yalıtım direnci 5000MΩ'dan fazla olarak değerlendirilir.Elektriksel müdahaleye karşı yüksek dayanıklılık sağlar.
Sütun tabanlı yük hücresi, hassas güç ölçümünün gerekli olduğu uygulamalar için idealdir.Örneğin ağır makine ve ekipman üretiminde.Yük hücresinin sütun tipi tasarımı, büyük kuvvetlere dayanabilmesini ve ağır yükler altında bile doğru bir ölçüm yapmasını sağlar.
Özellikleri:
- Ürün Adı: Sütun Yük Hücresi
- Adli uyarı: 5~12V
- Kapasite: 5-450T
- IP koruma standardı: IP68
- Servis sıcaklık aralığı: -30 ila +70°C
- Mümkün kapasite: 25t, 30t, 45t
- Tip: Sütun tabanlı yük hücresi
- Ayrıca: Yük ölçüm sensörü, yük hücresi, yük ölçüm sensörü olarak da bilinir.
Teknik parametreler:
| Doğruluk |
C3 |
| Kapasite |
5-450T |
| Çıktı ((cn) / Sıfır Saldo/ |
2.0 ±0.02 /0±0.02 MV/V |
| Kablo |
14M |
| IP Koruma Standartı |
IP68 |
| Yük hücresi kablosu |
+Exc -Red, +Sig-grn, -Exc-Blk, -Sig-Wht |
| 30 dakikadan fazla sürer. |
0Cn'in %02'si |
| İsimsel heyecan |
5~12V |
| Malzeme |
Paslanmaz çelik / alaşımlı çelik |
| Sınır yükü ve kesme yükü |
120 /150% EMax |
Bu ürün bir güç algılayıcı dönüştürücüdür, yük ölçüm dönüştürücü veya güç sensörü olarak da bilinir.
Uygulamalar:
Yük ölçüm sensörü tasarımı ile IN-CC22, doğru ve hassas kuvvet ölçümünün gerekli olduğu çeşitli uygulamalar için idealdir.5000MΩ'dan fazla yalıtım direnci, uzun süre dayanıklılığını ve güvenilirliğini sağlar, Cn'nin% 0.017'lik tekrarlanabilirliği her seferinde doğru ve tutarlı okumaları garanti eder.
IN-CC22, 25t, 30t ve 45t'lik üç farklı kapasitede mevcuttur ve bu sayede çok çeşitli yük ölçümleri için uygundur.700±20Ω giriş direnci ve 703±20Ω çıkış direnci, çeşitli ölçüm cihazları ve sistemleriyle uyumluluğu sağlar.
IN-CC22'nin yük hücresi kablosu, kolay kurulum ve kullanım için renk kodlu. Kablo dört tel içerir: +Exc (kırmızı), +Sig (yeşil), -Exc (siyah) ve -Sig (beyaz).Bu basit ancak etkili tasarım, yük hücresinin mevcut ölçüm kurulumunuza bağlanmasını ve entegre edilmesini kolaylaştırır.
İster üretim, ister test veya kalite kontrolünde kuvvet ölçümüne ihtiyacınız olsun, INNTRONIC IN-CC22 Sütun Temelli Yük Hücresi ideal bir çözümdür.ve dayanıklılık her seferinde işi doğru yapmanıza yardımcı olur..
