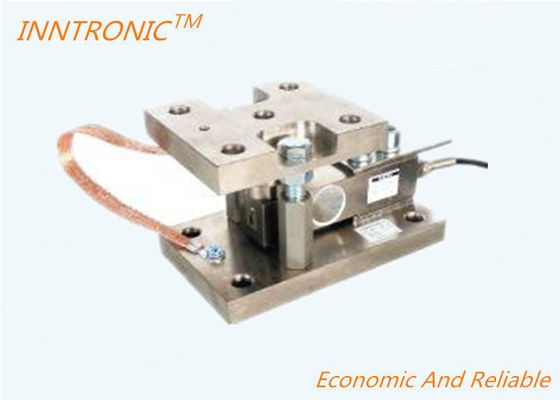

siloz veya hazne tartısı için kesme kirişli ağırlık modülü

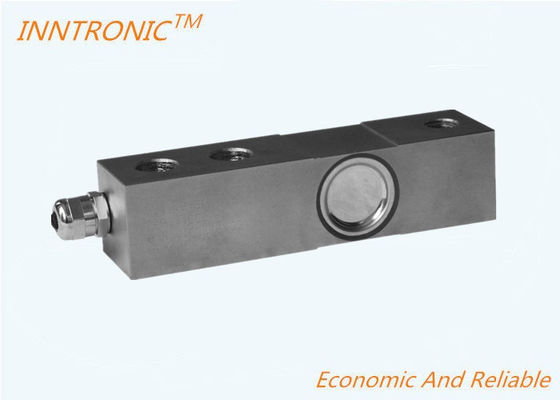

1t,2t,3t,5t,10t, kesme kirişli yük hücresi ile yapılmış, NTEP1: 5000'e kadar yüksek hassasiyet
Siloz tartısı ve hazne tartısı için ağırlık modülünün avantajları:
1. Kaynaklı veya yapıştırılmış sızdırmaz yük hücresi
2. Yuvarlak bağlantı, her zaman dikey ağırlığı korur
3. Destek cıvataları, devrilmeyi önler ve onarımı kolaylaştırır
4. Topraklama ekipmanı, yük hücresini korur
Dalgalanma etkisi
5. Aşırı yük koruması, yük hücresinin aşırı yüklenmesini önler.
| PARAMETRE |
BİRİM |
TEKNİK VERİLER |
| Nominal kapasite (Emax) |
kg |
100/200/300/500/1000/2000/2500/4000/5000/10.000/15.000/20.000 |
| Doğruluk sınıfı |
|
C3 |
| Hassasiyet |
mV/V |
3.0+- 0.25% |
| Sıfır dengeleme |
mV/V |
0.02 |
| 30 dakika boyunca sürünme |
% |
0.02 |
| Sıfır üzerindeki sıcaklık etkisi |
%/ |
0.0040 |
| Çıkış üzerindeki sıcaklık etkisi |
%/ |
0.0014 |
| Histerez |
% |
0.017 |
| Doğrusallık sapması |
% |
0.017 |
| Tekrarlanabilirlik |
% |
0.017 |
| Nominal sıcaklık aralığı |
|
-10 ila +40 |
| Servis sıcaklık aralığı |
|
-30 ila +70 |
| Limit yük |
Y.K.'nın %'si |
150 |
| Kırılma yükü |
Y.K.'nın %'si |
200 |
| Nominal uyarma |
V |
5~12 |
| Maks. uyarma |
V |
15 |
| Giriş empedansı |
|
380 +-25 |
| Çıkış empedansı |
|
350+- 5 |
| İzolasyon direnci |
M |
>2000 |
| Kablo uzunluğu |
M |
2 |
| Kablo tipi |
|
4 iletkenli, Örgülü Korumalı, Siyah PVC Ceket |
| Renk kodu |
|
+Uy-Kırmızı, +Sinyal -Yeşil, -Uy-Siyah, -Sinyal- Beyaz |
| Yapı |
|
Alaşımlı çelik, paslanmaz çelik mevcut |
| IEC529'a göre koruma sınıfı |
|
IP 67, IP68 mevcut |
| |
|
|
Kurulum:
Siloz tartısı için mevcut ağırlık kontrol cihazı: Yüksek hassasiyet, 2 kg ağırlıkla 2 tonluk tartıyı kalibre etmek için.
IN-420 Ağırlık Gösterge Kontrol Cihazı, parti tartısı siloz tartısı için
ATRAX 420 PLUS GÖSTERGE İLE DEĞİŞTİRİLEBİLİR
- Modbus rtu mevcut RS485/RS232 sinyal çıkışı
- 2 RÖLE (Opsiyonel)
- Tüm fonksiyonlar için programlanabilir ücretsiz PC yazılımı
Özel Fonksiyon
- Hızlı hız
- Yüksek doğruluk
Ağırlık Kontrol Cihazı Fonksiyonu:
• Otomatik sıfır ölçek • Otomatik sıfır takibi • Normal tartım
• Tepe • Sayma • Sıfır ölçek • Brüt/Net
• Dara • RS-232C • RS-485 • Yazdırma arayüzü (PS805 Yazıcı)
24 bit mikroişlemcinin 200 döngü hızında bir A/D dönüştürme teknolojisini benimsemiştir
saniyede ve sekiz adede kadar 350Ω veya on altı adet 700Ω yük hücresini çalıştırır.
SS304 paslanmaz çelik yıkama muhafazası ile gıda endüstrisi, tarım endüstrisi ve endüstriyel uygulamalar için idealdir
ve NTEP III/IIIL, standartlarına UYGUNDUR,10000 ve Measurement Canada III, 10000; III HD 20000.
- NTEP III/IIIL, 10 000 standartlarına UYGUNDUR
- Measurement Canada III, 10 000; III HD 20 000 standartlarına UYGUNDUR
- Malzeme: Paslanmaz çelik SS304
- IP Derecesi: IP66
- LED 6 haneli ekran
- Güç Kaynağı: AC adaptör, 100-240VAC, 50-60Hz
- Parametre ve kalibrasyon ayarları ön panelden yapılır
- Parametre ve kalibrasyon ayarları için LABRADOR bilgisayar yazılımı
- Ölçü Birimleri: kg, lb
- Hatalı çalıştırma ve arıza göstergesi
- İki yönlü röle sinyal çıkışı
- RS-232 ve RS-485 bağlantı portları ile donatılmıştır
- Programlanabilir yazdırma formatı ile yazdırma fonksiyonları
- Dahili saat
Ağırlık Kontrol Cihazı Verileri
| Muhafaza Malzemesi |
Paslanmaz çelik SS304 |
| Ölçü Birimleri |
kg, lb |
| Çalışma Nemi |
≤ %90 RH |
| Çalışma Sıcaklığı |
-10°C ila 40°C/14°F ila 104°F |
| Boyutlar (mm) |
226mm x 71mm x 161mm |
| Boyutlar (in) |
8.9in x 3.7in x 6.34in |
| Ekran Tipi |
LCD |
| Ekran Haneleri |
6 hane |
| Hane Yüksekliği |
25.4mm/1in |
| Ekran Boyutları |
143mm x 41mm/5.6in x 1.6in |
| Güç Kaynağı |
AC adaptör, 100-240VAC, 50-60Hz |
| IP Derecesi |
IP66 |
| Bölüm |
1, 2, 5, 10 |
| Dara Aralığı |
Cn'nin %100'ü |
| Maksimum Yük Hücresi Sayısı |
8×350Ω veya 16×700Ω |
| Maksimum Güç Tüketimi |
6VA |
| Uyarma Gerilimi |
5VDC ± %5 |
| Sigortalı Bağlantı Sigortası (yavaş üflemeli) |
1A |
| İletişim Arayüzü |
RS-232C, RS-485 |
| Yazdırma Arayüzü |
Seri arayüz |
